F系列

可使用電池電源，推力在100N{10.2kgf}～400N{40.8kgf}的簡易型電動缸。

使用另售選配體，可在交流電源（單相100v/200v）行程中急停，能根據用途選擇最適合的機型。

?

?? ? ? ??咨詢

?

?? ? ? ??椿本鏈條(上海)有限公司

?

1． 特點

小型·輕量，有效利用安裝空間

工作部和電機部直交的簡易設計。夾板夾具是直交方向其它2個方向?yàn)榭罩茫粫?huì)干涉對方設備，有4個方向的安裝方式可供選擇。

可在室外使用

最適于室外型的農業機械和立體停車場等場合使用。

電源電壓自主配制

DC電源型以(DC12V, DC24V)為標準,通過AC適配器(另售配件)并用，可使用交流電源。(LPF010, 020, 040類型)

豐富的選配件

位置檢測裝置、過載檢測裝置等豐富選配件供您選擇。

2． 構造

?? ? ? ??上圖為L(zhǎng)PF100～LPF300構造圖。

3． 型號表示舉例

?

(1) 額定推力

010: 100N｛10.2kgf｝

020: 200N｛20.4kgf｝

040: 400N｛40.8kgf｝

100: 1.00kN｛102kgf｝

200: 2.00kN｛204kgf｝

300: 3.00kN｛306kgf｝

600: 6.00kN｛612kgf｝

(2) 行程 (表示舉例)

0.5: 50mm

1.0: 100mm

1.5: 150mm

2.0: 200mm

(3) 選項

無符號: 標準型

L: 附帶2個行程調整外部LS

(行程50mm的機型無法安裝)

K2: 位置檢測內部LS付

(不可同P的并用/LPF600無法制造)

P: 附帶電位器

(不可同K2并用/LPF600無法制造)

J: 附帶防塵罩

注)每個推力通過速度來確定。

使用型號導航可自動合成型號

4． 標準規格

?? ? ? ??請考慮堵轉電流值，使用時保證有足夠的電源容量。

?? ? ? ??表中的( )的數值為DC24v時的電流值。

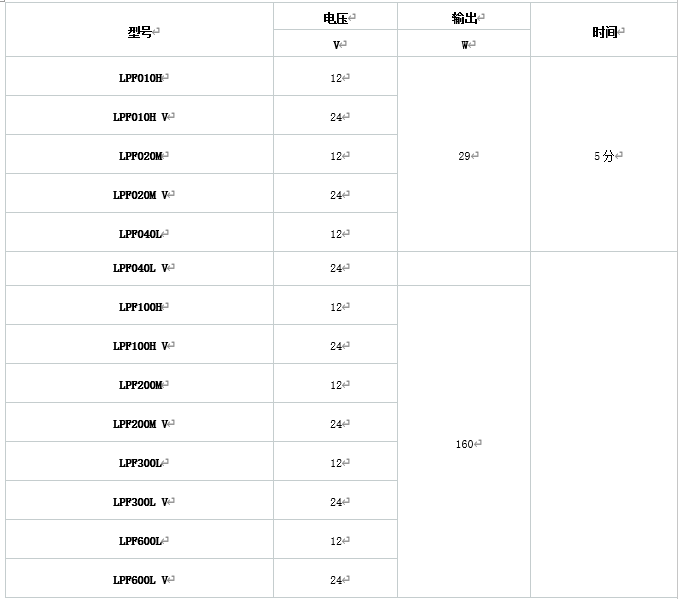

5． 電機規格

6． 選項類

關于選配件，請通過頁面上方的「尺寸·產品規格」按鈕進行到產品詳細信息畫面后，進行確認。
