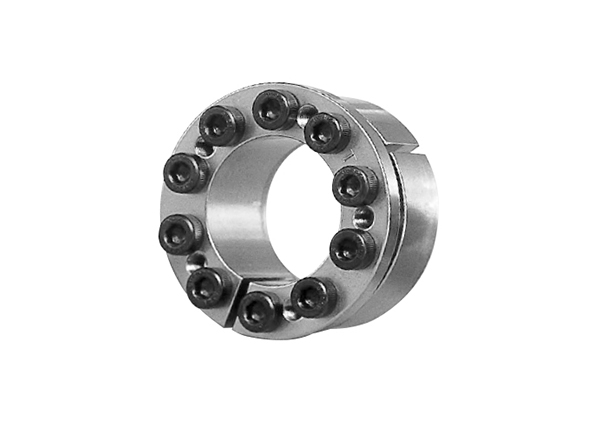

Tsubaki椿本KE系列漲緊套

1. 聯結原理和特長

?? ? ? ??可對應大范圍的公差軸（KP規格除外），標準品可對應安裝于伺服電機的正公差軸。

?? ? ? ??作為小徑軸的產品、最適于小型步進電機和伺服電機的輸出軸聯結。

?? ? ? ??不銹鋼規格(SS)和無電解鎳規格(KP)在組裝時無需涂油或潤滑脂。

?? ? ? ??內外徑比率比AE系列小，能實現更緊湊的設計。

?? ? ? ??提供可用于小徑輪轂的低面壓規格。

詳細了解低面壓規格

2． 構造

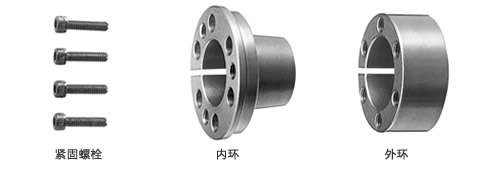

KE系列產品由內環、外環及緊固螺栓3個零部件構成，通過擰緊緊固螺栓以實現強力緊固。

3． 機型標準規格

標準/無電解鎳規格不銹鋼規格 低面壓規格?

4． 型號表示舉例

1.? ? ? ??(1) PL = Power Lock (聯結件)

2.? ? ? ??(2) 軸徑: mm

3.? ? ? ??(3) 外徑: mm

4.? ? ? ??(4) 規格:

o? ? ? ??KE = KE系列 標準規格

o? ? ? ??KE-SS = KE系列 不銹鋼規格

o? ? ? ??KE-KP = KE系列 無電解鎳規格規格

o ? ? ? ?KE-LP = KE系列 低面壓規格
